航空插頭對于電磁干擾的抗性如何?
時間:2025-06-14 字號

在現代航空電子系統中,電磁干擾(EMI)已成為影響設備可靠性的關鍵因素,而航空插頭作為信號和能量傳輸的關鍵節點,其抗干擾能力直接決定著整個系統的電磁兼容性能。航空插頭的電磁防護不是簡單的金屬屏蔽,而是需要從材料選擇、結構設計、接觸系統到安裝工藝的全方位解決方案。軍用標準MIL-DTL-38993和航空工業規范AS39029對航空插頭的電磁性能提出嚴苛要求:在10kHz-40GHz頻段內需同時滿足輻射發射(RE102)不超過60dBμV/m、輻射敏感度(RS103)承受200V/m場強的標準。實現這些指標需要突破傳統連接器設計的局限,建立多層次的電磁防御體系。


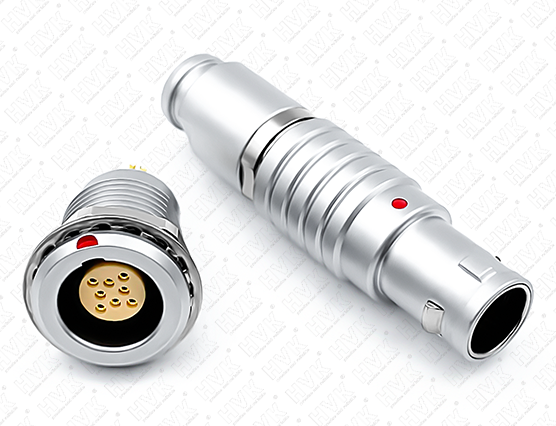

屏蔽效能是航空插頭抗干擾的第一道防線。優質航空插頭采用復合屏蔽結構:外層為高導電率鋁合金殼體(表面電阻≤0.1Ω/□),提供80dB以上的電場屏蔽;中間層采用μ金屬與非晶合金疊層(厚度0.1-0.3mm),專門抑制低頻磁場干擾(50Hz-1MHz衰減≥50dB);內層則為鍍銀銅絲編織網(覆蓋率≥98%),負責高頻電磁波(1MHz-40GHz)的反射與吸收。特殊設計的連續屏蔽機制確保全頻段防護——彈性指簧接觸系統(接觸力≥200gf)配合液態金屬填充技術(鎵基合金),使插合面接觸電阻≤5mΩ。實測數據顯示,這種設計在雷達主瓣照射(場強100V/m)下,內部電路感應噪聲電壓<5mV,比普通商業連接器低兩個數量級。


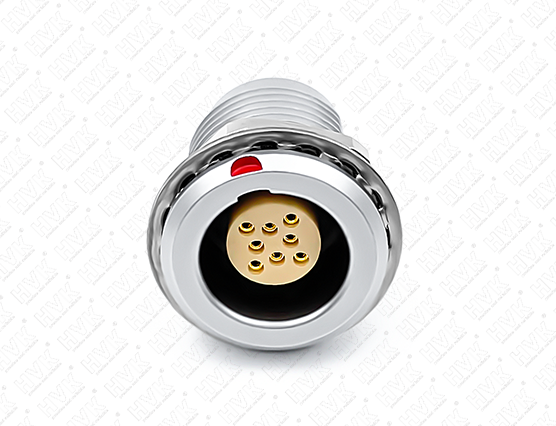

接觸系統的電磁完整性設計尤為關鍵。航空插頭的每個接觸對都構成潛在的電磁泄漏通道,必須采用同軸式布局——信號觸點外圍設置專用屏蔽回流路徑,轉移阻抗(ZT)在100MHz時≤20mΩ/m。高密度連接器采用"接地-信號-接地"的三明治排列,相鄰信號間距與絕緣高度比d/h≤1/3,使串擾控制在-60dB以下。鍍層體系需分層優化:信號觸點鍍厚金(2.5±0.5μm)保持低接觸電阻,外殼接觸面鍍銀(5-8μm)增強高頻導電性,滑動部位添加類金剛石碳(DLC)涂層降低摩擦電勢。振動測試表明,這種設計的接觸系統在20-2000Hz隨機振動下,接觸電阻波動≤2mΩ,瞬斷時間<1μs,遠優于航空電子系統的要求。


絕緣材料的介電特性影響高頻干擾抑制。傳統尼龍材料在10GHz以上tanδ>0.01,導致信號嚴重衰減,航空插頭優選陶瓷填充PTFE(tanδ≤0.0005@10GHz)或液晶聚合物(LCP)。更先進的是空氣-介質混合絕緣設計,通過精密絕緣柱支撐中心導體,有效介電常數降至1.5以下。多孔結構創(chuàng )新性地在絕緣體上規律排布亞波長孔徑(直徑<λ/10),既提供機械支撐又減少介質擾動。某型相控陣雷達系統測試顯示,優化介質的連接器在18GHz工作頻率下,插入損耗比常規設計降低0.8dB/m,噪聲系數改善15%。


濾波技術的集成實現頻域防護。航空插頭內置π型濾波網絡(luò ),采用多層陶瓷陣列(MLC)技術,在10mm3空間內集成LC元件,額定電壓600VDC時提供60dB@100MHz-6GHz的插入損耗。共模抑制通過鐵氧體磁環與平衡變壓器實現,在10kHz-1MHz頻段共模抑制比(CMRR)≥80dB。針對雷電電磁脈沖(LEMP),集成氣體放電管(響應時間<1ns)與TVS二極管的多級保護,能承受10kA(8/20μs)的瞬態沖擊。飛行測試數據表明,帶濾波功能的航空插頭將機載通信系統的誤碼率從10??降至10??。


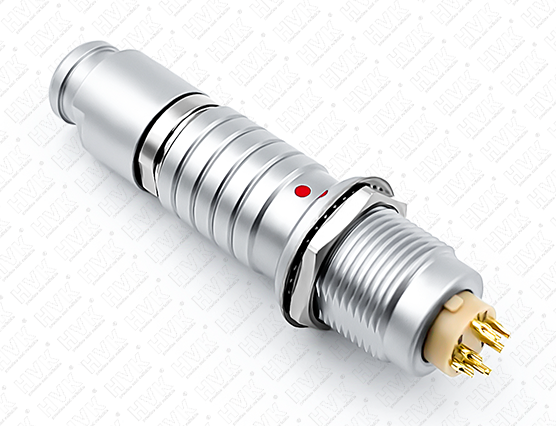

安裝工藝的電磁優化常被忽視。電纜屏蔽層必須360°端接插頭外殼,使用導電橡膠襯墊(壓縮率25-30%)或金屬編織網套管(覆蓋率≥95%)。線束布線遵循"3C原則":分類(Classify)-將不同信號類型分束;隔離(Contain)-采用獨立金屬導管;距離(Distance)-敏感信號與干擾源間距≥5倍線徑。接地系統采用星型拓撲,每個插頭的接地電阻≤2.5mΩ,且與機體搭接面積≥50mm2。某型電子戰飛機通過安裝工藝改進,將系統內部的電磁噪聲降低12dB。


環境適應性測試驗證真實防護能力。除常規EMC測試外,航空插頭需通過特殊驗證:混響室測試在3-18GHz頻段施加300V/m場強;電纜束注入(BCI)試驗在10kHz-400MHz注入1W功率;雷電間接效應測試模擬200kA雷擊時的電磁耦合。最嚴苛的是綜合環境試驗,同時施加振動(20-2000Hz)、溫度(-55℃~125℃)和電磁場(200V/m)應力,持續48小時。認證數據顯示,通過全套測試的航空插頭,在實際飛行中的電磁相關故障間隔時間(MTBF)超過10萬小時。


新材料技術持續提升防護極限。納米復合屏蔽材料將碳納米管(1-3wt%)分散到硅橡膠中,形成導電網絡(luò )(σ>10S/m)的同時保持柔韌性。超材料吸波結構通過周期性單元設計,在特定頻段(如雷達常用9.5GHz)實現>20dB的吸收。自修復導電涂層含有微膠囊化銀粒子,磨損破裂時自動修復導電通路。某新型戰機項目采用這些技術,將連接器的整體屏蔽效能提升15dB。


航空插頭的電磁抗干擾設計是理論與工程的深度結合。隨著5G通信和毫米波雷達的應用,工作頻率已向60GHz甚至更高延伸,量子限域效應和表面等離子體等新機理正在被引入連接器設計。但核心目標不變:確保那些承載關鍵信號的金屬通道,在復雜的戰場電磁環境中如同電磁靜默般可靠工作。這不僅是技術參數的達標,更是現代航空電子戰能力的基礎支撐。未來的航空插頭將不僅是無源元件,而是具備電磁態勢感知和自適應濾波能力的智能節點,這將是航空電子防護技術的革命性突破。
