航空插頭的振動測試標準是什么?
時間:2025-06-14 字號

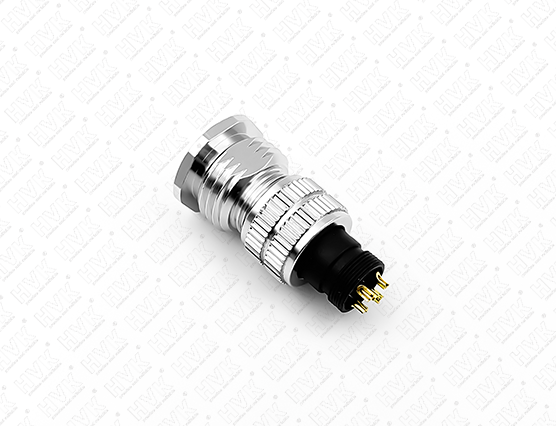

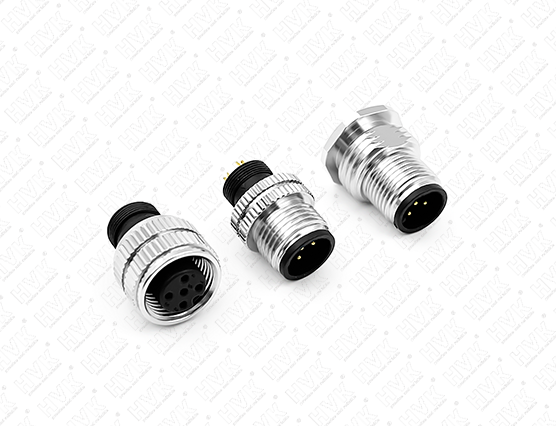

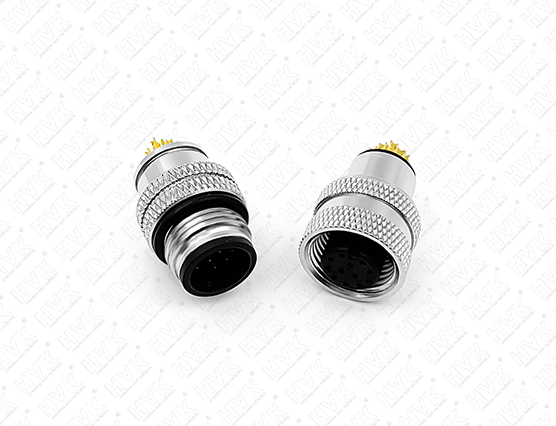

航空插頭作為飛行器電氣系統的關鍵組件,其振動性能直接關系到航電設備在復雜力學環境中的可靠性。振動測試不是簡單的環境模擬,而是需要精確復現從發動機高頻振動到大氣紊流低頻沖擊的全譜系力學環境。國際航空標準如RTCA DO-160、MIL-STD-810和ISO 26683對航空插頭的振動測試制定了嚴苛規范,涵蓋頻率范圍、加速度譜型、測試時長和性能判據等關鍵參數。一套完整的振動測試體系需要包含正弦掃描、隨機振動和機械沖擊三種基本測試類型,以及溫度-振動復合試驗等特殊驗證項目。


1、正弦振動測試標準

正弦掃描測試主要評估航空插頭的結構共振特性,軍用標準MIL-STD-810G方法514.8規定:頻率范圍10-2000Hz,掃頻速率1oct/min,位移幅值從0.15mm(低頻)漸變到20g(高頻)。測試需在三個正交軸各進行5次循環,重點監測以下參數:共振點放大因子需<5(Q值),關鍵頻率段(如直升機典型頻段25-50Hz)的位移響應不超過輸入值的3倍。航空插頭的特殊要求是在共振頻率點保持30分鐘持續振動,期間接觸電阻變化≤5mΩ,絕緣電阻≥100MΩ。某型發動機艙連接器的測試數據顯示,采用阻尼硅膠灌封的插頭將共振幅值降低了60%,顯著提升可靠性。更嚴苛的是帶偏載的正弦測試——在插頭連接線束施加1.5倍自重的軸向拉力,模擬飛行中的氣動載荷影響。


2、隨機振動測試規范

隨機振動更真實模擬實際飛行環境,RTCA DO-160 Section 8將航空設備分為以下類別:固定翼飛機(曲線U)、旋翼飛機(曲線R)、噴氣發動機附近(曲線J)。最嚴酷的曲線J要求在2000Hz寬頻帶內,功率譜密度(PSD)達到0.04g2/Hz(80-350Hz段),總均方根加速度達18.6grms。測試時間每軸向至少1小時,軍用型號要求3小時。性能判據包括:接觸電阻瞬態變化≤20mΩ(持續時間<1μs不記),絕緣耐壓1500VAC不擊穿,機械結構無永久變形。創(chuàng )新的測試方法采用六自由度振動臺,同時激發多軸向振動,更真實模擬紊流工況。統計表明,通過優化接觸簧片設計(如四瓣式接觸),可使隨機振動下的瞬斷概率降低90%以上。


3、機械沖擊試驗要求

機械沖擊模擬飛機著陸、武器發射等瞬態事件,MIL-STD-810G方法516.8規定:半正弦波脈沖,持續時間11ms,峰值加速度30g(直升機)至75g(戰斗機外掛)。更嚴格的炮彈沖擊(Cannon Shock)要求6ms內達到100g,且連續三個軸向各施加3次。航空插頭需在沖擊后滿足:外殼無裂紋(滲透檢測驗證),鎖緊機構保持力衰減≤15%,接觸對相對位移<0.1mm。某型導彈用連接器通過集成緩沖硅膠,將沖擊傳遞率從0.8降至0.3。特殊設計的限位結構(如彈性擋圈)能有效防止二次碰撞,實驗數據顯示可減少80%的接觸件微動磨損。


4、復合環境試驗方法

真實的航空環境是振動與溫度、濕度等因素的協同作用,標準如MIL-STD-202方法214要求:在溫度循環(-55℃至85℃)過程中持續施加5-500Hz/5g的振動,相對濕度保持95%±3%,持續時間至少48小時。更嚴苛的發動機艙測試(ISO 26683)將溫度上限提至200℃,振動譜包含特定發動機轉速頻率(如CFM56的330Hz特征頻率)。性能評估包含:絕緣材料玻璃化轉變溫度(Tg)變化≤10%,金屬部件應力腐蝕裂紋長度<0.5mm,密封件壓縮永久變形≤25%。某型衛星用連接器在復合試驗后,采用X射線CT檢測內部微裂紋擴展情況,分辨率達5μm。


5、振動疲勞壽命測試

航空插頭需驗證全壽命周期的振動耐久性,SAE AS39029規定:以1.5倍標準振動量級(如將PSD提升至0.06g2/Hz)進行加速試驗,累計振動時間相當于飛機3倍設計壽命(通常民航機要求60000飛行小時)。關鍵考核點包括:5000次插拔后的接觸電阻變化≤10%,外殼緊固件扭矩衰減≤20%,密封件泄漏率<1×10?3Pa·m3/s。采用光纖光柵傳感器(FBG)實時監測關鍵部位應變,采樣頻率達10kHz。數據顯示,通過表面噴丸處理的鋁合金外殼,其振動疲勞壽命延長3-5倍。


6、特殊振動測試項目

航空電子設備還需通過一些特殊振動驗證:炮振測試(Gunfire Vibration)模擬機炮射擊時的20-200Hz/40g高強度振動;聲振試驗(Acoustic Noise)在混響室中施加140dB的寬頻噪聲激勵;微振動測試(Micro-vibration)針對衛星載荷,檢測0.01-100Hz/0.001g的極低頻擾動影響。某型電傳飛控連接器在聲振測試中,采用吸波材料包裹線束使噪聲耦合降低12dB。


7、測試設備與監測技術

現代振動測試采用電磁式振動臺(頻率上限3000Hz)或液壓振動臺(大位移能力±25mm),配備閉環控制系統(控制精度±1dB)。監測技術包括:激光多普勒測振儀(分辨率0.01μm)掃描全場變形,微型加速度計(重量<1g)植入連接器內部,高頻攝像機(1000fps)捕捉瞬態分離。數字孿生技術可在虛擬環境中預測振動響應,某型無人機項目通過仿真優化將共振頻率移出工作頻帶,節省了30%的測試成本。


8、性能評估標準

通過振動測試的航空插頭必須滿足:電氣連續性(瞬斷<1μs)、機械完整性(無結構失效)、環境密封性(IP67等級保持)。軍用標準還要求振動前后的EMI性能變化≤3dB,高頻(40GHz)VSWR波動≤0.2。某型航電系統通過振動篩選,將現場故障率從500ppm降至50ppm以下。


航空插頭的振動測試標準是理論與實踐的結晶,隨著復合材料機身和新型推進系統的應用,振動環境更趨復雜。未來測試將向多物理場耦合方向發展:結合電磁場分析振動導致的接觸阻抗變化,集成熱成像監測摩擦生熱效應。但核心目標不變——確保那些連接飛行器"神經系統"的金屬接點,在最劇烈的力學環境中依然保持信號傳輸的絕對可靠,這正是航空安全不可妥協的底線要求。
